多媒体教室系统技术方案

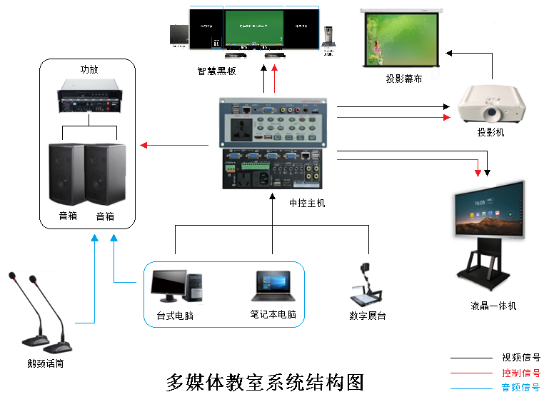

多媒体教室系统由显示子系统、音频子系统、中央控制子系统及相关的配套设备组成。
一、显示子系统（以下三种显示系统可根据具体需求搭配选择）
1、投影设备：
由1台DLP激光工程投影机，电动投影幕1套，投影机调节结构吊壁1套组成。
|
1 |
组合方式 |
投影+电动幕布 |
|
|
2 |
单台投影机显示尺寸 |
120〞 |
|
|
3 |
单台投影机显示面积 |
2.65 m （宽）× 1.5 m（高） |
|
|
4 |
单屏分辨率 |
1920×1080 |
|
|
5 |
亮度 |
5500流明 |
投射距离：4.1m |
2、移动白板：
由1台液晶白板一体机，移动支架1套组成，完成对各种图文资讯的显示。
液晶白板一体机：屏幕尺寸：65英寸、70英寸、75英寸、86英寸可选；LED 液晶A规屏，显示比例16:9，图像物理高清分辨率3840*1920；采用红外触摸技术，可10点或以上同时触摸。
3、其它显示设备：
智慧黑板
是一款高度集成的设备，外观全模拟传统黑板，产品由三部分组成，左右两侧为传统书写黑板，中间无缝镶嵌电容触控液晶大屏。整机集成了计算机、黑板、功放音响、实物展台（选配）等设备，极大节省了安装调试成本。中间是电容触摸屏，采用全球领先的（纳米触摸膜投射式）电容触摸技术，可以实现20点精准触摸，书写流畅，反应速度快，带给用户行云流水般的使用体验。
二、音频子系统
其主要设备有：鹅颈有线会议麦克、功放、音响及相关配套线缆级成。实现多媒体教室的现场扩音、播音，配合投影系统，提供优良的视听效果。
三、中央控制子系统
中央控制子系统主要是中央控制器；中控是多媒体电教系统设备，它主要的作用就是通过RS232、RS485、红外、网络等协议实现对教室内多媒体设备的控制，投影机、电动幕、液晶一体机、智慧黑板、功放等相关设备打开/关闭以及视频信号的切换。
四、其它配套设备
主要有高清视频展台、黑板和教控台及相关配套线材。
高清视频展台是一款采用数字视频技术，用于各类实物、文本、图表、幻灯片及透明胶片演示的视频采集设备，可连接电视机、投影机、电脑等多种多媒体设备；教控台可以放置台式机电脑主机，中控主机，功放机、鹅颈有线会议麦克等设备，维护后门带锁设计，方便设备保养。
五、系统功能介绍
1、通过中控主机上的RS232串口（或红外端口），控制投影机、电动幕、液晶一体机、智慧黑板、数字展台、功放以及电脑等相关设备的打开/关闭；
2、通过中控主机内置的视频切换矩阵，可切换DVD、计算机图像、数字展台等设备的图像到投影机或液晶一体机；亦可控制投影机、液晶一体机的信号源模式切换，实现对显示设备其它的直连外接信号的切换；
3、通过主机内置的音频切换矩阵，自动切换DVD、计算机以及数字展台的音频输入；通过主机内置的音量控制模块，控制功放输出音量的大小；
